Так вышло, что участвовать в первом этапе «Кубка Павлодарской области по радиосвязи на УКВ 2025» не вышло в силу независящих обстоятельств. Но впереди еще три этапа, поэтому подготовку к очередному из них начал заранее.

По приборам – был приобретен векторный анализатор NanoVNA, который позволяет настраивать антенное хозяйство. Шел с Китая долго, с перезаказом, но приехал.

Самое главное - что? Несомненно, эффективная антенна. Но доступа к крыше многоквартирного дома, где проживаю, у меня нет, второй этаж и направление окон на восток не дают возможность эффективно отрабатывать из дома. Поэтому задумка моя была такая – расположиться на середине расстояния между Павлодаром и Экибастузом, чтоб иметь возможность отработать на обе стороны, получив дополнительные очки за расстояние до респондентов. А значит антенна должна быть с соответствующей диаграммой направленности, либо иметь возможность поворота. Так и родился наипростейший для моих реалий вариант – J-антенна.

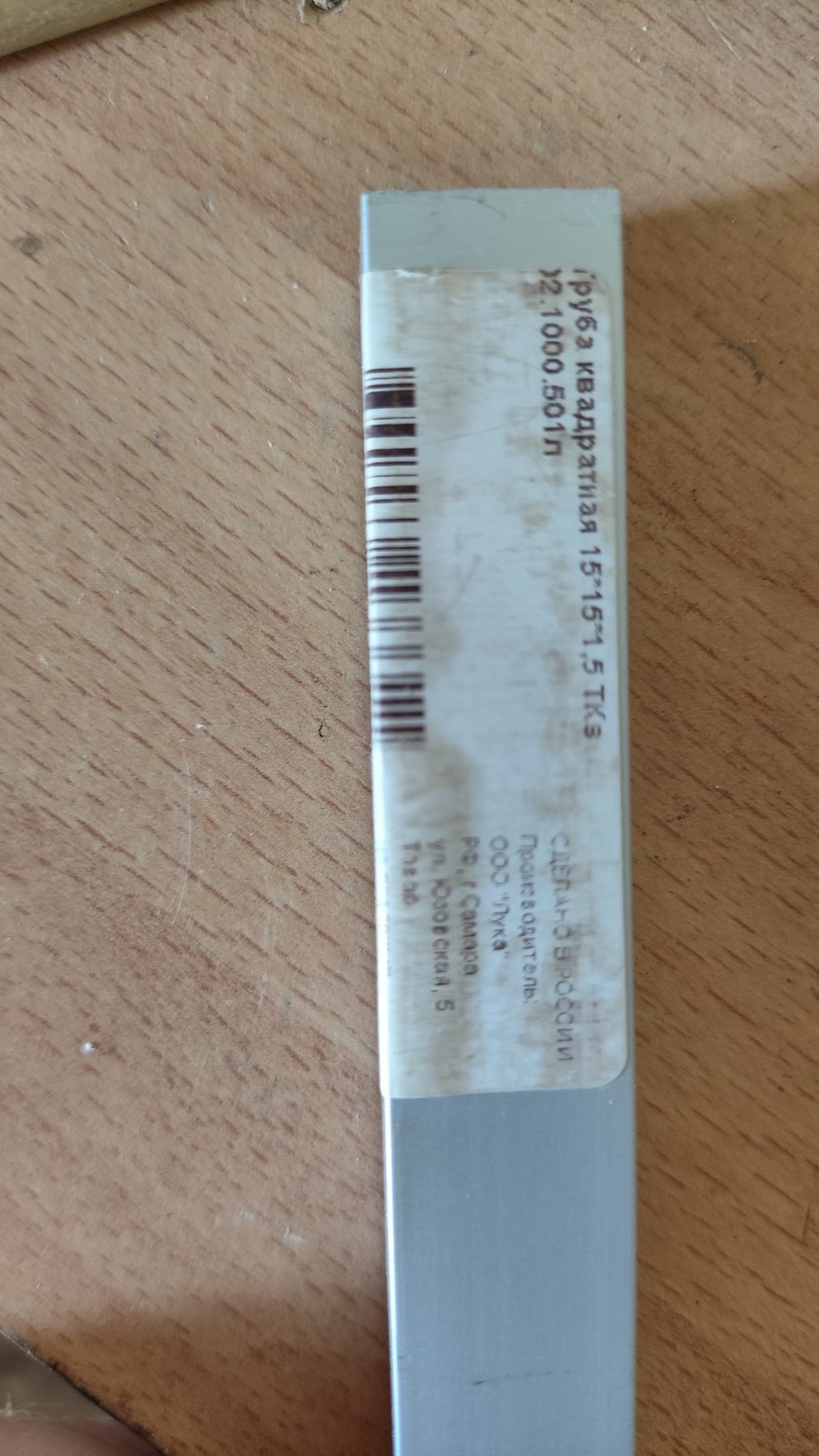

Вариантов изготовления, расчетов и примеров использования данной антенны в интернете масса. Изучив информацию, произведя расчеты на одном из ресурсов приступил к изготовлению. Для этого была закуплена алюминиевая трубка диаметром 10 мм в количестве 2 шт (2 метра и 1 метр), метр квадратной алюминиевой трубы 15мм.

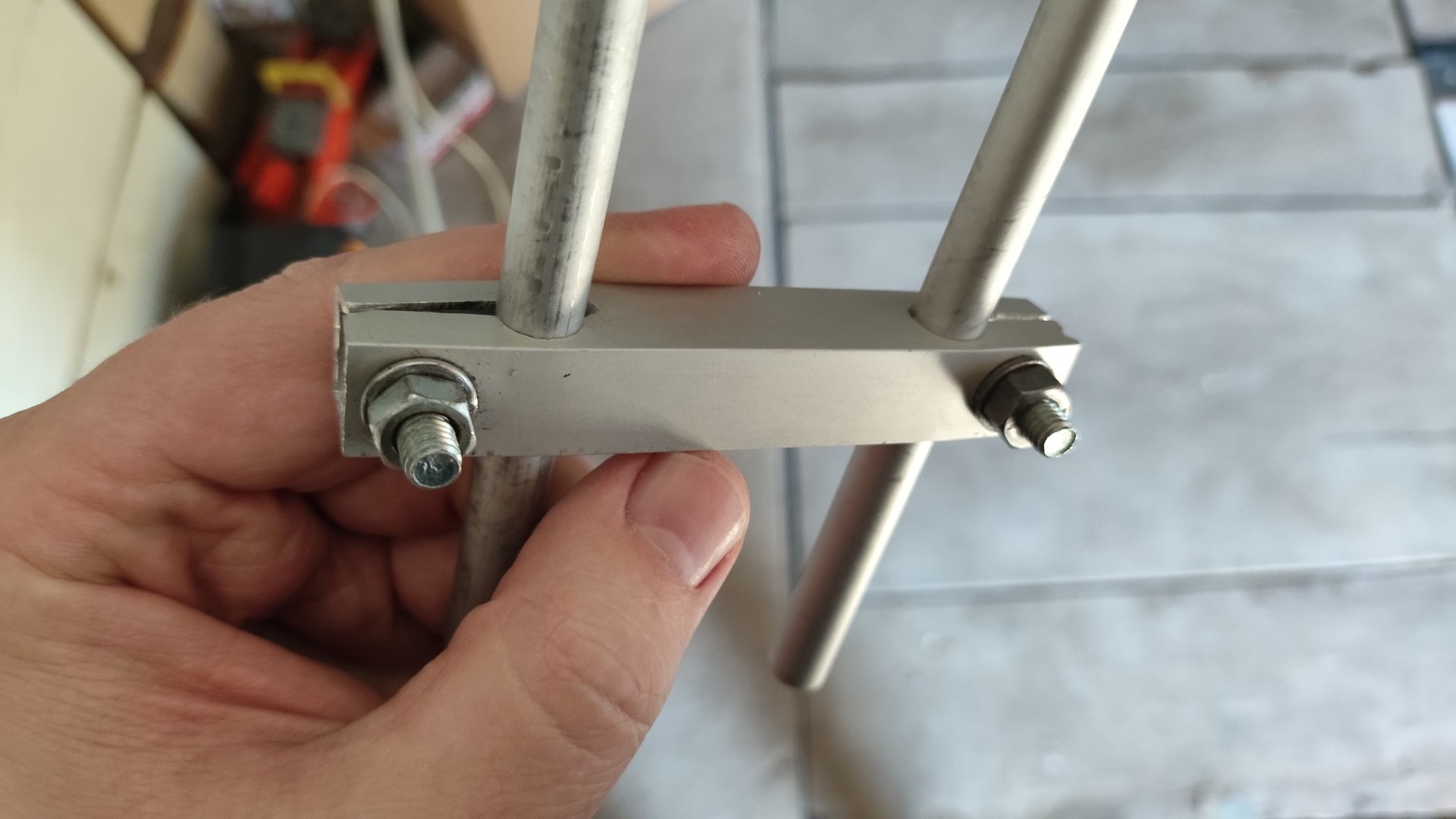

Первый этап – расчеты. Тут дело вкуса и используемых источников. Но надо учесть, что расстояние между полотном антенны и коленом дается не по центру трубок, а именно между трубками. Исходя из расчетов отпиливаем два одинаковых кусочка квадратной трубы, размечаем и сверлим отверстия для полотна и j-колена диаметром 10 мм. Чтоб иметь возможность фиксации распилил женой болгарина по вдоль края квадратной трубки, просверлил отверстия на 6 мм и получилось что-то типа хомутов, в которых трубки самой антенны надежно фиксируются. Вместе с тем ослабив зажимные болты имеется возможность оперативно изменять размеры при настройке. На фото наглядно видно, как это реализовано. Диск использовал 2 мм толщиной, при более тонком диске не зажимает трубки.

На что следует обратить внимание – это точность изготовления. Обе квадратные трубки должны иметь строго одинаковое расстояние между отверстиями под полотно и колено антенны, отверстия должны быть строго перпендикулярны плоскости квадратной трубы – иначе полотно и j-колено не будут параллельны. А это важный момент.

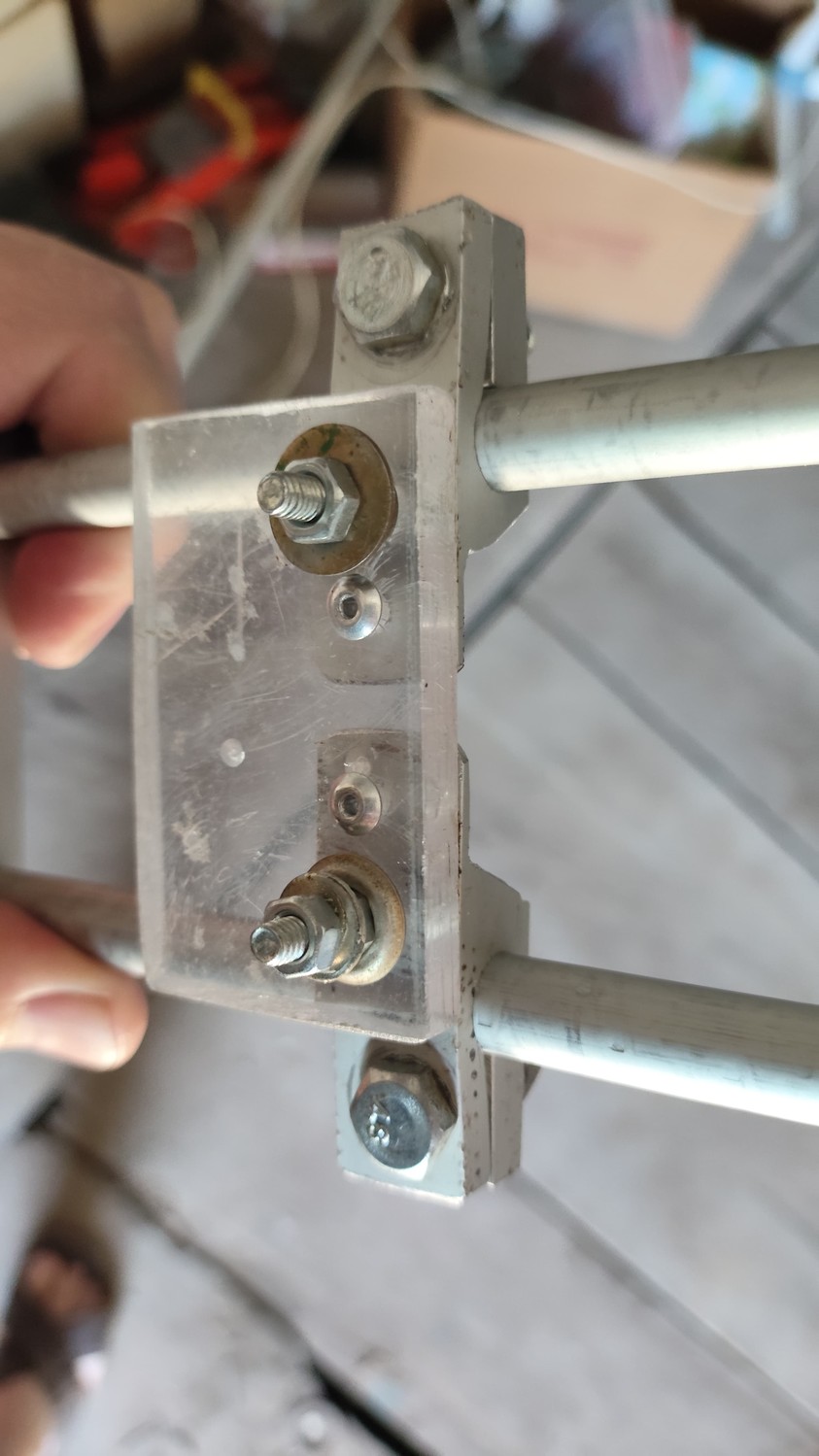

Кусочек квадратной трубы для крепления кабеля был приклепан к диэлектрику (в моем случае кусочек оргстекла). После сверления отверстий под заклепки и винты для питающего кабеля, но перед фиксацией, кусок квадратной трубы был распилен на 2 части. Таким образом уже просверленные отверстия не дали сместится металлическим частям. А толщина диэлектрика (6 мм) надежно фиксирует части квадратной трубы между собой, что придает жесткость конструкции и обеспечивает параллельность.

Итак, антенна собрана, необходима настройка. Для этого к куску имевшегося кабеля RG-213 был припаян разъем SMA, для подключения векторного анализатора. Антенна закреплена на двери гаража. Некоторое количество манипуляций по передвижению перемычки и места запитки антенны, по изменению длин полотна и колена, и достигнут отличный результат КСВ 1,04 на частоте 145,5 МГц. Но особенность данной антенны – необходимость подстройки под место установки. Поэтому основная настройка производится уже на месте.

С антенной вопрос решен. Стоял вопрос кабеля. Был приобретен 15 метровый кусок кабеля 5D-FB. Выбирался по принципу наличия в продаже/затухания на частоте/цены.

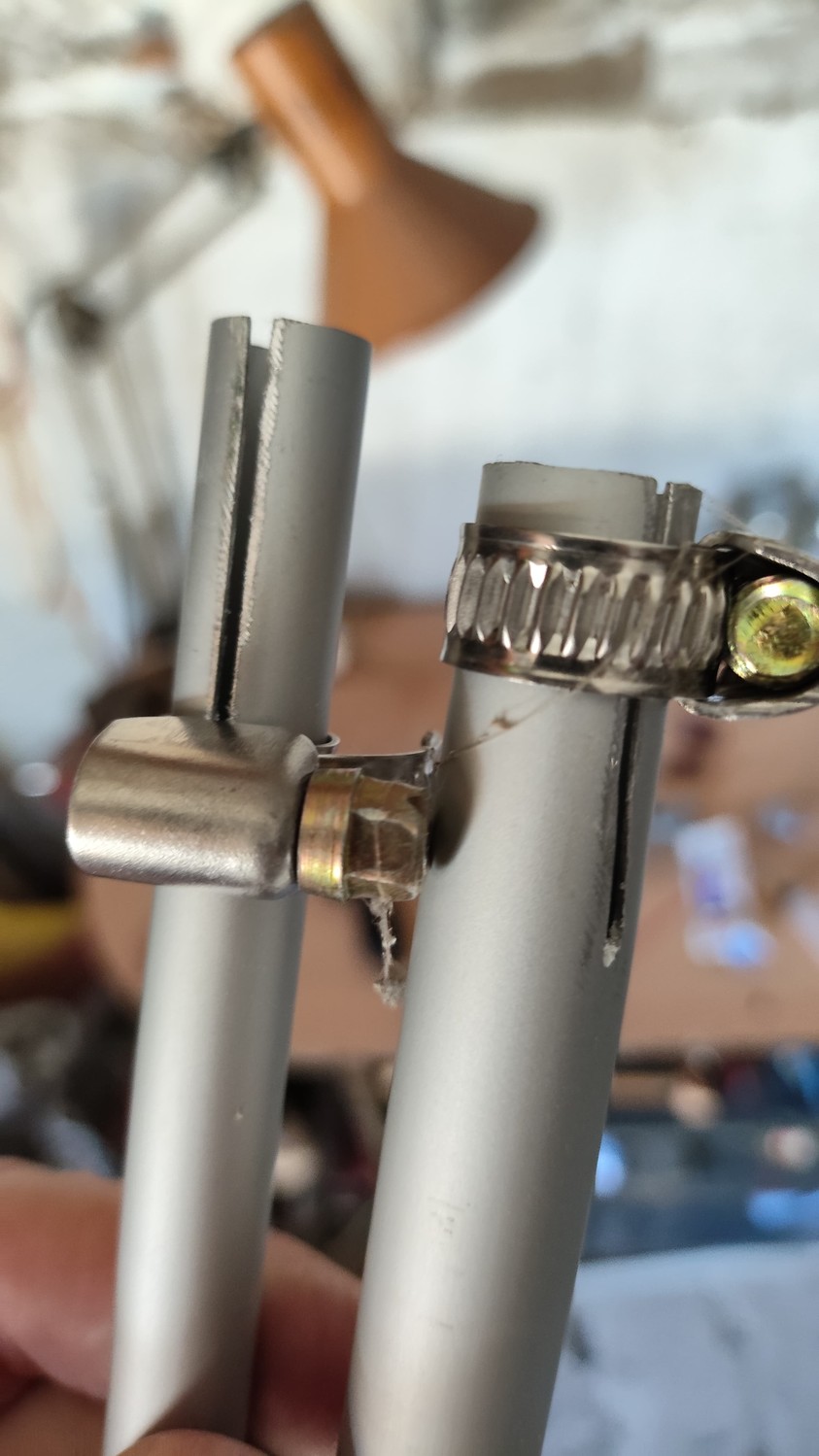

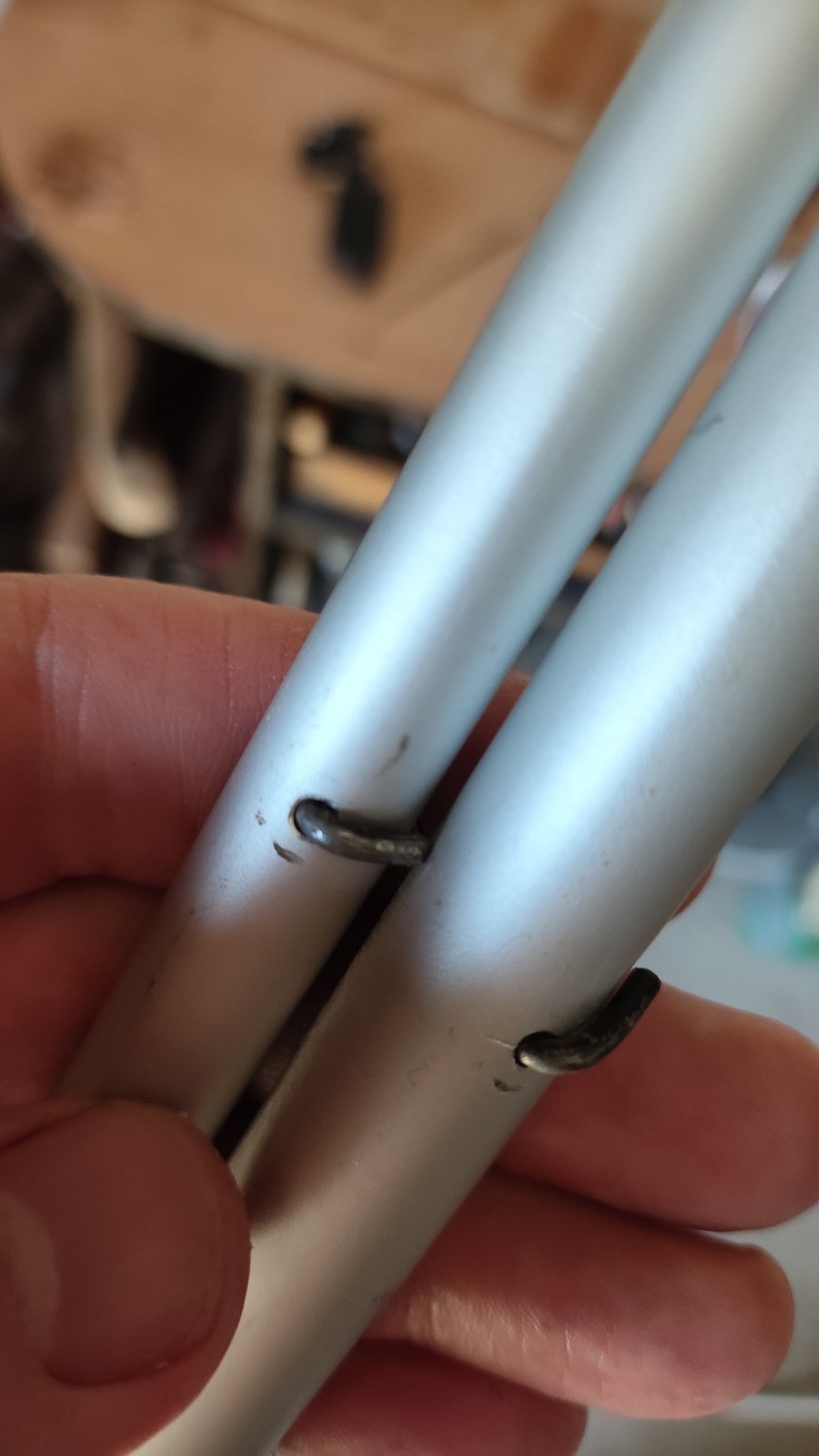

Для установки антенны в полевых условиях необходима мачта. Долго думал каким образом реализовать. Пришел к следующей схеме. Были закуплены 2 алюминиевые двухметровые трубки, одна 12 мм (толщина стенки 1 мм), одна 15 мм (так же толщина стенки 1 мм). В трубку 12 мм плотно входит 10 мм трубка антенны. А трубка 12 мм вполне неплохо входит в 15 мм трубку. Осталось сделать упоры и фиксацию. В качестве упоров использовал проволоку 1 мм. Для этого в трубках 15 и 12 мм, на расстоянии от края в 30 см были просверлены сквозные отверстия 1 мм диаметром, туда вошла проволока и была загнута снаружи от выпадания. Для фиксации трубок друг в друге сделал небольшие пропилы вдоль, прикупил червячные хомуты. Получается вставил трубку, притянул хомутом (при этом пропил сжимается) и трубка с меньшим диаметром зафиксирована. Упор для установки сделал из куска 10 мм фанеры, ввернув в него болт, на который мачта устанавливается. Оттяжки из обычной бельевой веревки – 4 оттяжки по 7,5 м.

И самый сложный вопрос – трансивер. На имеющийся баофенг надежды было мало. Поэтому велись активные поиски хорошего УКВ аппарата. Несколько вариантов по тем или иным причинам отпали. И уже вечером 6 мая был приобретен трансивер Alinco DR-135 б/у но в неплохом состоянии.

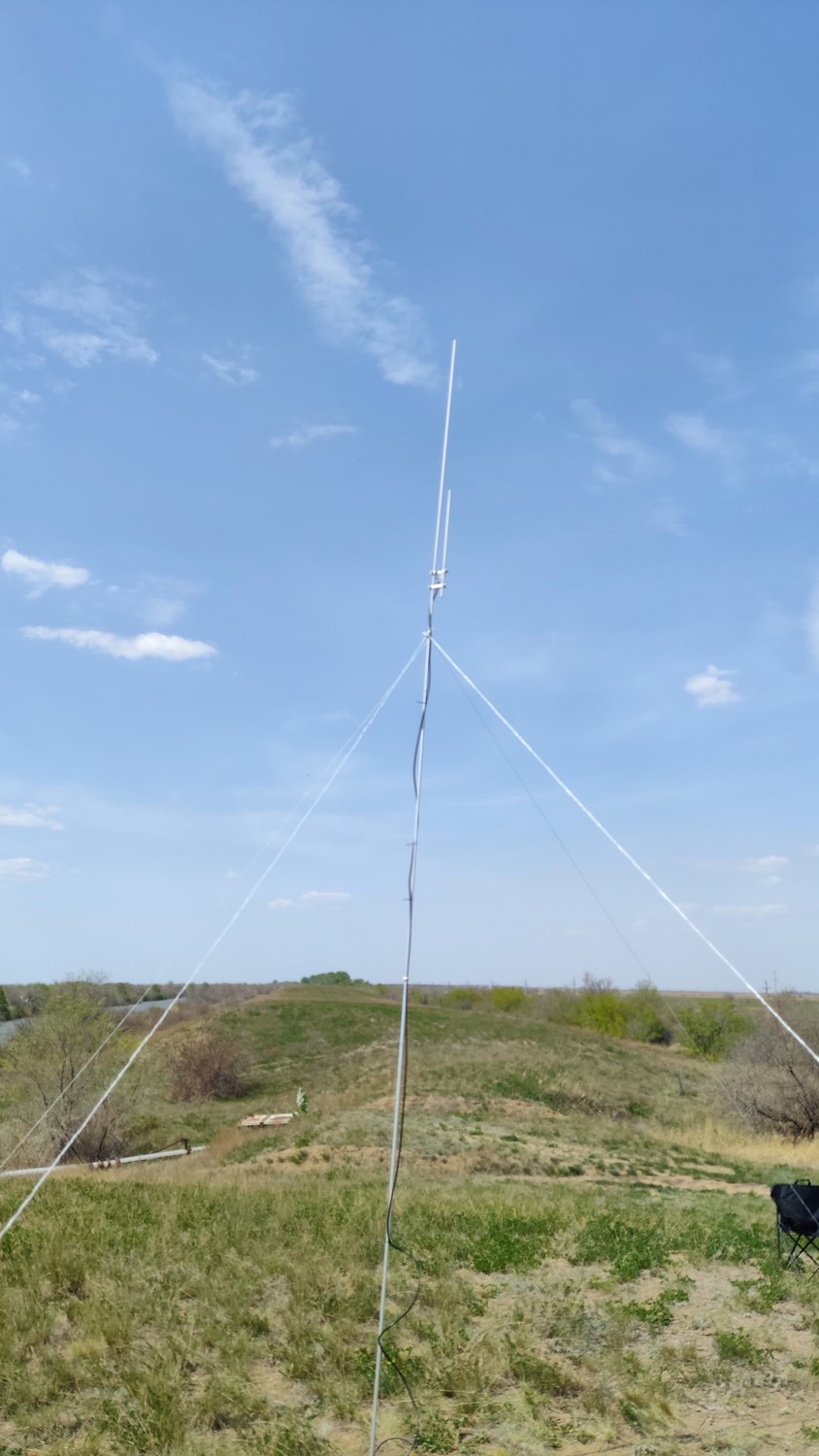

7 мая, в 8 часов утра выехали с сыном на предполагаемое место локации. Такое место заранее присмотрел по гугл-картам, на берегу канала им. К.Сатпаева. Погода стояла отличная, незначительный ветерок, солнце, отсутствие гнуса. По приезду убедился, что место для наших целей отличное. Имеется земляной вал, на котором мы и расположились. Собрали антенну и мачту, отмерили и закрепили оттяжки, вроде все шло отлично. Осталось настроить антенну.

И тут возникли сложности. Никак не мог поймать резонанс на нужной частоте. Полтора часа попыток. Опустил антенну – подстроил перемычку и запитку – поднял антенну, замер – резонанс не там, где надо – и все снова, и снова, и снова… Минимум КСВ, который удалось добиться на 145,5 МГц составил 1,7. На нем и пришлось остановится, т.к. время уже поджимало.

Далее, буквально за 10 минут до начала соревнований, второпях подключал трансивер. Недоглядел и перепутал полярность на аккумуляторе. Разумеется спалил предохранитель, которого под рукой небыло. Поставил «жучок» из проволочки, и вроде все заработало. Как мне казалось. Прием  - отличный. Слышно как Экибастуз так и Павлодар. Пробую работать, первая связь есть. И трансивер тухнет… Переполюсовка не прошла бесследно. Пересоединяю кабель на Баофенг – на нем слышно станции значительно хуже, но для него весьма неплохо. А вот меня никто не слышит – открываю шумодавы, не более.

Проанализировав ситуацию, послушали соревнования на баофенг, собрали все имущество в машину и поехали в Калкаман откушать знаменитейших пельменей.  И домой, в Павлодар.

Далее разбор неудач

Почему не смог настроить антенну? При этом минимум КСВ был либо ниже либо выше нужной частоты и размерами антенны подвести в нужное место его не удалось. Предполагаю, что кабель без запорного дросселя излучал. Необходимо этот момент доработать.

Почему спалил трансивер? Спешка и неподготовленность. Трансивер починил в тот же день (заменил предохранитель, защитный диод, восстановил перегоревшую дорожку по питанию – все работает). Питающие провода доработал, исключил возможность переполюсовки на автомобиле.

Возможно мой опыт будет кому-то полезен и подобных ошибок допущено не будет. Для меня же – это первый «серьёзный» выезд с «серьезной» антенной и трансивером. Первый блин – комом? В чем-то да. Но, важнее, что выводы сделаны, работа над ошибками проведена, будем готовы к следующему этапу. Время на подготовку есть. Так же проведен замечательный день с сыном на природе в живописном месте – в условиях городской жизни, когда домой приходишь только ночевать – данный момент очень важен.
