UN7FGOДата: Среда, 24.06.2020, 18:32 | Сообщение # 1
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Уважаемые коллеги.

Хотелось бы изучить вопрос потребности в радиолюбительских наборах для сборки различных устройств.
Понятно, что есть магазины в России и Украине, но порой стоимость доставки заметно увеличивает цену.

Поэтому хочу попробовать организовать комплектацию подобных наборов у нас в Павлодаре.
Пересылка по Казахстану однозначно дешевле международной будет

Как вариант предлагаю посмотреть на уже нарисованные мной проекты - https://easyeda.com/un7fgo/

Первой "ласточкой" будет набор электронного ключа от K3NG - https://github.com/k3ng/k3ng_cw_keyer/wiki



С возможностью подключения экрана и PS2 клавиатуры.
Первые 5 печатных плат уже заказаны, компоненты тоже в пути.
Будет и более компактный вариант.

Но хотелось бы услышать реальные пожелания от радиолюбителей.

В чем есть потребность у начинающих и не только радиолюбителей?

Какой бы набор для сборки вы себе приобрели?
Прикрепления: 2252969.jpg(74.9 Kb)

UN1FДата: Пятница, 26.06.2020, 14:14 | Сообщение # 2
Генерал-лейтенант
Группа: Супер модератор
Сообщений: 638
Награды: 2
Репутация: 1
Замечания: 0%
Статус: Offline
Спасибо Геннадий , интересно для меня будет набор электронного ключа от K3NG попробовать
Есть ли возможность к нему подключить обычный электронный манипулятор для работы в простом режиме
Как показала практика я не работаю на эл.ключах встроенных в трансивер ни в ямбическом ни в простом стиле так как при нажатии на оба манипулятора в трансиверах идет  точка тире,
а я привык что при нажатии на оба идут тире. Ну и в этом плане... можно ли его самому программировать, на сайт
Ну и плюс простой тренажер нужен для коллективки, для обучения
Так что я записываюсь на такой
Плюс нужен SDR c УКВ для приема широкополосных сигналов со спутников




UN7FGOДата: Пятница, 26.06.2020, 15:02 | Сообщение # 3
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата UN1F ()
Есть ли возможность к нему подключить обычный электронный манипулятор для работы в простом режиме


Там  есть возможность выбрать ЛЮБОЙ режим работы, включая работу телеграфом с клавиатуры
Вот минимальный вариант для работы с программой от K3NG, собранный мной недавно.



И вполне замечательно работает smile

Цитата UN1F ()
Ну и плюс простой тренажер нужен для коллективки, для обучения


По поводу тренажера.
У меня сейчас в голове есть идея, по аналоги с Morserino-32 сделать свое устройство.
Проект пока в процессе обдумывания и сборки прототипа. Но надеюсь к концу лета что-то уже получится.

Устройство самостоятельное и питается постоянным напряжением от 7 до 15 вольт.

Планируется снабдить Устройство входами-выходами для подключения:
* внешнего манипулятора - одно или двухконтактного - 3.5 мм
* PS2 клавиатуры - PS2
* внешнего динамика - 3.5 мм
* выход на трансивер - 3.5 мм
* контакты для джампера, включающего встроенный источник звука, для самоконтроля
* контакты для подключения дисплея по I2C интерфейсу (по умолчанию предполагаем OLED дисплей 128х64)
* контакты, для подключения модуля энкодера типа KY-040 (не обязательно)

Устройство будет иметь внешние органы управления:
* Потенциометр, для регулировки скорости работы электронного ключа
* 4 кнопки для переключения режима работы и управления встроенным меню устройства (MENU - UP - DOWN - BACK)

Устройство будет иметь следующие режимы работы:
1. Электронный ключ - (простой, ямбический, вертикальный) - если нет необходимости в тренажере, можно использовать программу от K3NG
2. Режим эмуляции электронного ключа с вводом текста с клавиатуры
3. Электронный ключ с декодированием "вводимого" текста на дисплей, для самоконтроля оператора.
4. Режим тренажера с выводом 15 групп по 5 случайных символов и отображением их на дисплее для самоконтроля (более 15 групп на дисплей не поместится)
5. Режим "повтори" - устройство выдает последовательность случайных символов, обучаемый должен ее повторить. Длина последовательности со временем увеличивается (1 символ - 2 последовательности, 2 символа - 4 последовательности и т.д. 3-6, 4-8, 5-10 ...) неправильно переданная последовательность повторяется. После 3 ошибок возвращаемся на последовательности с меньшим количеством символов.

Устройство позиционируется прежде всего как "самоучитель", но после освоения телеграфа, можно использовать и как внешний электронный ключ к трансиверу.

Интересуют предложения по поводу тренажера. Какой бы еще режим работы хотелось бы увидеть в нем и он был бы полезен осваивающим телеграф.

Проект будет с открытым исходным кодом, все желающие смогут его поправить под себя.
Основу будет составлять обычная плата Ардуино Нано.
Прикрепления: 3054094.jpg(112.1 Kb)

AdminДата: Воскресенье, 28.06.2020, 10:33 | Сообщение # 4
Полковник
Группа: Администраторы
Сообщений: 97
Награды: 0
Репутация: 0
Статус: Offline
Ну супер, надо поработать в этом направлении и к осени попробуем на коллективке обучать телеграфу и именно передавать с ключа

Admin

UN7FGOДата: Пятница, 03.07.2020, 12:23 | Сообщение # 5
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Как общественность посмотрит на вариант набора для сборки вот такого простого приемника?

https://easyeda.com/UN7FGO/SIMPLE_SA612_RX

Для начинающих должно быть не сложно. ни одной намотанной катушки.
ДПФ на заводских индуктивностях проверил на практике, вполне справляется со своей задачей.
http://un7fgo.gengen.ru/?p=2110

UN7FGOДата: Понедельник, 21.09.2020, 12:30 | Сообщение # 6
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Коллеги.
Из первой партии наборов для сборки остался один комплект универсального электронного ключа.

Подробное описание функционала вот ТУТ.

Вот так выглядит собственно набор.



Вот так у вас должно получиться его собрать



Цена вопроса 5000 тенге.

Чуть позже еще будут наборы для сборки.
Прикрепления: 0079821.jpg(128.6 Kb) · 2745268.jpg(138.7 Kb)

UN7FGOДата: Вторник, 22.09.2020, 09:12 | Сообщение # 7
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Для любителей попаять, хочу предложить имеющиеся в наличии варианты.

Набор для сборки классического QRP трансивера PIXE.



Про то, как он работает можно прочитать тут - http://blog.gengen.ru/files/How_The_Pixie_UN7FGO.pdf
Много написано на форуме QRP.RU.

Цена комплекта - 2000.

Так же есть по паре печатных плат для следующих проектов:

Супергетеродин с кварцевым фильтром - https://easyeda.com/UN7FGO/SIMPLE_SA612_RX



У меня приемник получился вот такой



Простой Телеграфный передатчик с управлением от Arduino (можно и без него) - https://easyeda.com/UN7FGO/SIMPLE_ARDF_TRANMITTER



Передатчик еще не собрал, не все компоненты пришли из поднебесной.

Платы с металлизацией отверстий и шелкографией. Толщина плат 1.6 мм. Платы отдам по 600.
Прикрепления: 9586476.jpg(118.2 Kb) · 6861127.jpg(228.0 Kb) · 5349426.jpg(236.7 Kb) · 0313666.jpg(120.9 Kb)

UN7FGOДата: Среда, 23.09.2020, 11:05 | Сообщение # 8
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Еще один вариант конструктора - плата расширения (SHIELD) для Arduino UNO.





Это простой вариант электронного ключа.
Скорость передачи регулируется потенциометром. Кроме выхода собственно на вход трансивера, есть управление PTT трансивера, что позволяет использовать ключ с любым трансивером (стареньким, самодельным). Так же имеется звуковой выход самоконтроля. Имеется и световая индикация работы.

Стоимость набора, для сборки платы расширения - 1200 (без Arduino UNO).
В комплекте с китайским клоном Arduino UNO - 3000.

Заинтересовавшиеся могут написать мне на почту или позвонить.
Так же все вышеперечисленные наборы или платы могу отправить почтой по Казахстану с вашей доплатой за пересылку.

Так же готов рассмотреть предложения по изготовлению и комплектации наборов для сборки по вашим схемам.
Прикрепления: 0070677.jpg(124.2 Kb) · 8899981.jpg(136.2 Kb)

UN7FGOДата: Понедельник, 28.09.2020, 12:20 | Сообщение # 9
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Коллеги, если кого то интересует тема наборов для сборки электронных устройств, то хочу сообщить, что я завел ресурс, где буду размещать информацию о различных, доступных вариантах наборов для сборки. Что можно приобрести у китайских производителей, что разрабатываю я сам.

Добро пожаловать - radiodiy.club

Может это будет полезно не вам, как "прожженным" радиолюбителям, а вы захотите заинтересовать электроникой своего ребенка, племянника или внука.
Посмотрите, подумайте, возможно что то привлечет его внимание, если не функционалом, то может просто яркими световыми эффектами.

Если вы не знаете, как можно заказать что-то из Китая, готов поспособствовать в приобретении того или иного товара.

UN1FДата: Пятница, 09.10.2020, 14:52 | Сообщение # 10
Генерал-лейтенант
Группа: Супер модератор
Сообщений: 638
Награды: 2
Репутация: 1
Замечания: 0%
Статус: Offline
Все интересно, спасибо.

UN7FGOДата: Четверг, 15.10.2020, 10:28 | Сообщение # 11
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
В процессе сборки тестовых образцов и отладки еще несколько будущих наборов для сборки.



Слева телеграфный QRP трансивер прямого преобразования на базе схемы PIXIE, с синтезатором, на несколько диапазонов.
Справа SDR-приемник, на базе RelaxSDR с синтезатором, аналог SoftRock SDR.



Многорежимный телеграфный передатчик. Подробно о режимах работы и схеме можно прочитать тут - https://easyeda.com/UN7FGO/SIMPLE_ARDF_TRANMITTER

Если что-то из вышеперечисленного заинтересовало, пишите.
Прикрепления: 5145998.jpg(128.1 Kb) · 3718028.jpg(275.0 Kb)

UN7FGOДата: Четверг, 20.05.2021, 14:58 | Сообщение # 12
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Коллеги, сообщаю, что в процессе комплектации находится пара наборов для сборки.

Цифровой интерфейс для связи компьютер-трансивер.


Размер 99х92 мм. Обеспечивается полная гальваническая развязка компьютера и трансивера.
Ориентировочная цена набора для сборки 6000 тенге.

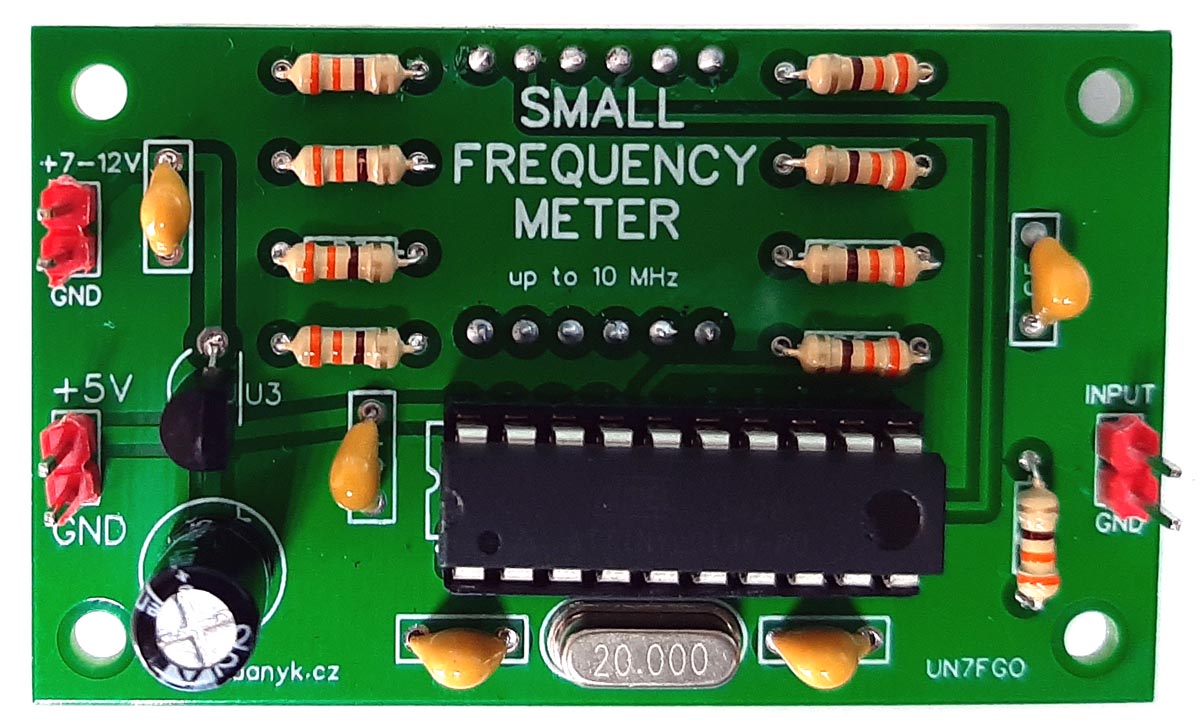

Простой частотомер (цифровая шкала) для простых трансиверов или приемников (прямого преобразования), с частотой измерения до 10 Мегагерц.



Размер платы 64х38 мм.
Ориентировочная цена набора для сборки 4000 тенге.
Прикрепления: 2710347.jpg(234.0 Kb) · 6288086.jpg(143.7 Kb) · 6404640.jpg(166.0 Kb)

UN7FGOДата: Четверг, 20.05.2021, 22:54 | Сообщение # 13
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Так же в ближайшее время смогу предложить простой синтезатор с возможностями программной доработки под различные модели трансиверов и приемников.
Синтезатор может выдавать от 25 кГц до 200 МГц. Может выполнять роль VFO и BFO.

Размер 10х4 см.





Ориентировочная стоимость собранного синтезатора составит 8000 тенге.

Запрограммирую диапазоны и прочее под вашу конструкцию.
Прикрепления: 8666602.jpg(265.2 Kb) · 4538367.jpg(148.6 Kb)

UN1FДата: Пятница, 21.05.2021, 09:40 | Сообщение # 14
Генерал-лейтенант
Группа: Супер модератор
Сообщений: 638
Награды: 2
Репутация: 1
Замечания: 0%
Статус: Offline
Отличные новости, спасибо Геннадий, хорошие наборы, красивые платы. Встаю в очередь на 2 набора интерфейса, будем менять на коллективке.

UN7FGOДата: Среда, 30.06.2021, 21:19 | Сообщение # 15
Генерал-майор
Группа: Супер модератор
Сообщений: 334
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Offline
Коллеги.

Хотел предложить пару готовых нагрузок 50 Ом - 100+ Ватт.





Системы охлаждения на фотографии, могут отводить тепловой поток 95 Ватт любое продолжительное время, при питании их напряжением 12 вольт.
Кратковременно, можно подавать мощность до 250 Ватт, это ограничение используемого резистора.

Подробнее можно прочитать тут - http://radiodiy.club/?p=779

Цена вопроса:
- собранный, с новым кулером - 7000 тенге
- плата + резистор + BNC/SMA разъем + мелочи - 4000 тенге
Прикрепления: 0967900.jpg(393.9 Kb) · 3591903.jpg(419.0 Kb)
